Таблица размеры и вес стальных приварных фланцев для трубопроводов

Таблица размеры и вес стальных фланцев - АО “Металл”
Оформить заказ

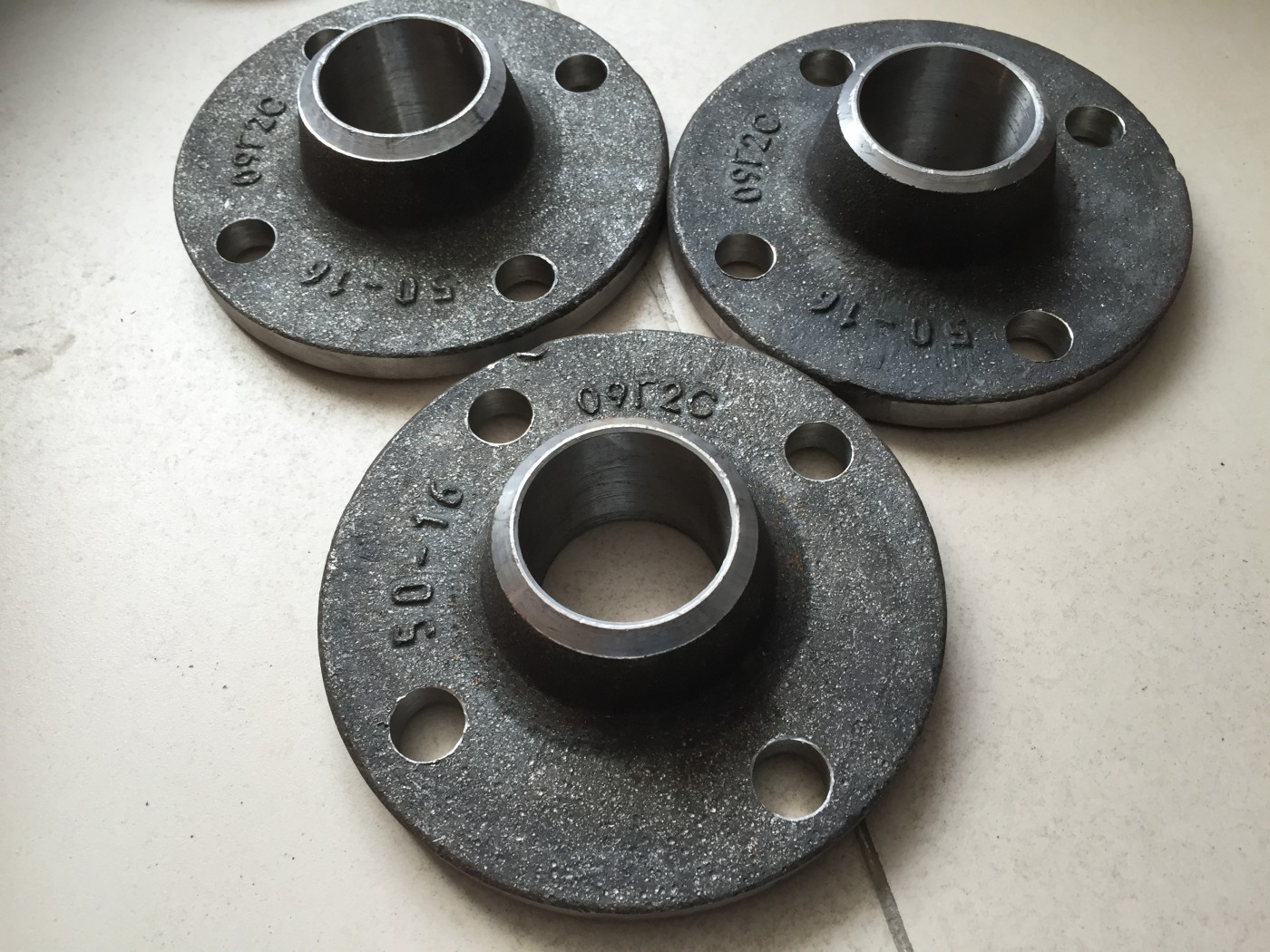

Таблица размеры и вес стальных фланцев ГОСТ 33259-2015

ГОСТ 12820-80 (плоские фланцы), ГОСТ 12821-80 (воротниковые фланцы) в настоящее время данные стандарты не действуют, на замену принят ГОСТ 33259-2015.

Расчетная масса фланцев ГОСТ 33259-2015 (справочно).
DNТип
фланца		Масса фланцев, кг, для PN, кгс/см2
1 и
2,5		61016254063100160200
10 01 0,25 0,31 0,46 0,54 0,64
02 0,29 0,29 0,52 0,61 0,69
11 0,29 0,34 0,50 0,60 0,69 0,69 1,03 1,03
15 01 0,29 0,33 0,51 0,61 0,71
02 0,33 0,33 0,58 0,67 0,77
11 0,34 0,40 0,58 0,68 0,80 0,80 1,15 1,27 1,27 2,11
20 01 0,45 0,53 0,75 0,86 0,98
02 0,41 0,41 0,82 0,93 1,05
11 0,46 0,53 0,87 0,87 0,99 0,99 1,81 2,02 2,08 2,54
25 01 0,55 0,64 0,89 1,17 1,17
02 0,60 0,60 0,96 1,10 1,24
11 0,55 0,77 1,05 1,05 1,19 1,19 2,30 2,50 2,50 3,59
32 01 0,79 1,02 1,40 1,58 1,77
02 0,87 0,87 1,49 1,68 1,87
11 0,78 1,10 1,54 1,54 1,85 1,85 2,94 3,06 3,07 4,43
40 01 0,95 1,21 1,72 1,96 2,18
02 1,01 1,01 1,92 2,13 2,35
11 1,09 1,36 1,83 1,85 2,19 2,19 3,75 4,07 4,28 5,46
50 01 1,04 1,33 2,06 2,58 2,80
02 1,11 1,11 2,27 2,54 2,79
11 1,26 1,53 2,26 2,28 2,78 2,81 4,63 6,08 6,49 11,30
65 01 1,39 1,63 2,80 3,42 3,22
02 1,55 1,55 3,01 3,31 3,43
11 1,62 2,06 3,17 3,19 3,71 3,72 6,30 8,84 9,38 19,2
80 01 1,84 2,44 3,19 3,71 4,06
02 2,05 2,05 3,77 4,11 4,25
11 2,43 2,76 3,67 4,21 4,48 4,81 7,22 9,98 10,5 27,5
100 01 2,14 2,85 3,96 4,73 5,92
02 2,38 2,38 4,55 4,93 6,19
11 2,98 3,35 4,70 4,90 6,58 7,40 10,7 14,7 15,4 53,6
125 01 2,6 3,88 5,4 6,38 8,26
02 2,84 2,84 6,09 6,56 8,82
11 3,72 4,66 6,76 6,76 9,45 10,2 17,1 23,3 24,9 73,2
150 01 3,62 4,65 6,97 8,2 10,5
02 3,94 3,94 7,86 8,48 10,9
11 5,22 5,85 8,9 8,3 12,6 13,2 25,4 32,9 35,0 90.9
200 01 4,73 5,9 8,05 10,2 13,3
02 4,93 4,93 0,02 9,36 12,6
11 6,92 9,35 11,4 11,8 17,4 24,4 38,5 54,2 60,1 160
250 01 6,95 7,7 10,7 14,5 18,9
02 6,38 6,38 11,3 13,9 17,7
11 9,88 12,3 14,6 17,4 25,7 37,6 53,8 85,4 94,4 318
300 01 9,33 10,3 12,9 17,8 24,0
02 10,35 10,35 13,9 17,9 22,8
11 13,4 14,8 19,3 22,8 33,3 57,1 74,6 128,4 141
350 01 10,45 12,6 15,9 22,9 34,6
02 13,5 13,5 18,0 22,8 31,7
11 16,0 18,65 24,7 33,1 46,6 70,3 106 172
400 01 11,6 15,2 21,6 31,0 44,6
02 17,0 17,0 24,4 29,1 42,5
11 18,6 20,6 30,0 43,0 64,8 107 151 216,4
450 01 14,6 17,3 22,8 39,6 51,8
02 20,0 20,0 25,6 35,3 48,2
11 23,7 23,6 34,7 54,0 72,3 107
500 01 16,0 19,7 28,0 57,0 67,3
02 25,4 25,4 33,3 49,3 64,6
11 26,8 29,1 40,0 71,0 89,0 132,3 201
600 01 21,4 26,2 39,4 80,0 90,9
11 35,8 35,8 50,0 99,3 124 195 283
700 01 29,2 36,7 59,5 84,2 127
11 44,3 44,3 65,3 106 167 247 301
800 01 36,6 46,1 79,2 104,4 181,4
11 55,5 56,2 87,2 131 215 367,4 464
900 01 44,2 55,1 94,1 129
11 66,4 66,8 103 158 253 437 954
1000 01 52,6 64,4 118,4 179,4
11 73,4 73,5 119 203 312 541 981
1200 01 62,4 99,0 197,4 298,0
11 92,9 111 180 285 388 691 1264
1400 01 77,6 161,5 279
11 101 157
1600 01 94,3 203 423
11 135 219

Для фланцев тип 01 и тип 11 указана максимальная масса для всех возможных исполнений уплотнительных поверхностей.

Для фланцев тип 2 масса указана без массы кольца.

Продукция в наличии на складе.

Доставка до транспортных компаний бесплатно.

Для заказа звоните: тел. 8 (800) 555-59-82
